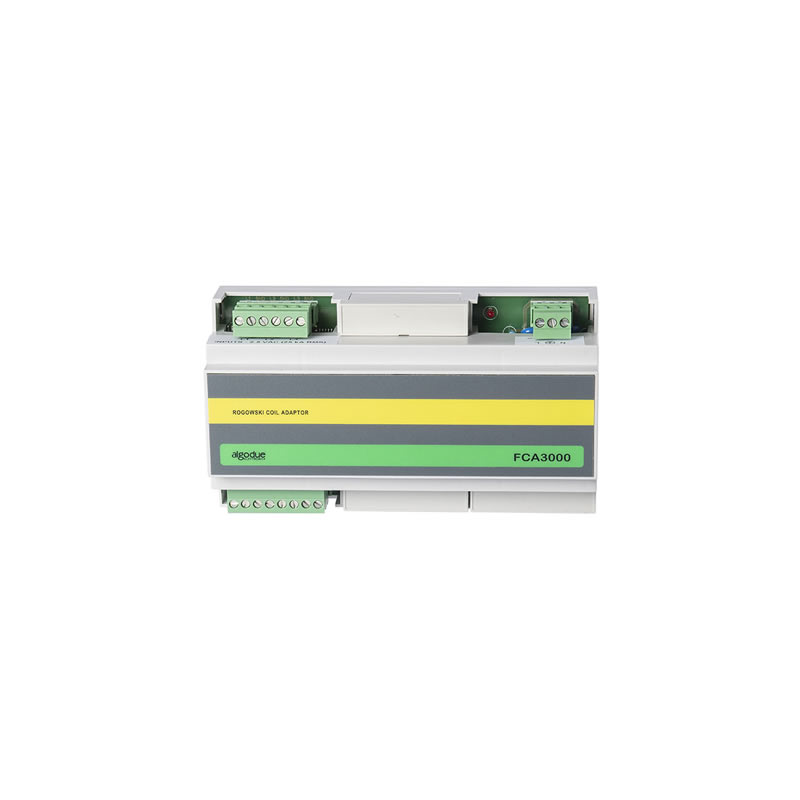

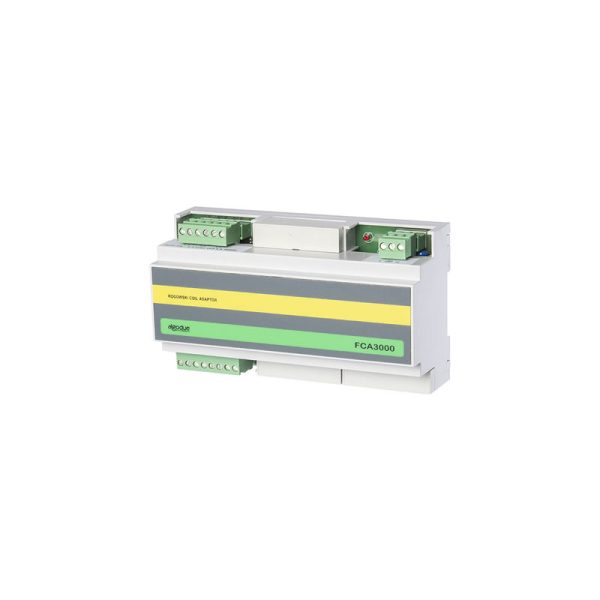

Üç Fazlı Rogowski Bobin Dönüştürücü FCA3000

FCA3000, DC çıkışlı üç kanallı bir akım dönüştürücüdür . Rogowski bobini tarafından ölçülen değerleri gerçek RMS değerine dönüştürür.
FCA3000, uygulamaya göre her model ve boyuttaki MFC150 Rogowski bobinleriyle kullanılabilir. FCA3000, giriş sinyalini 90° kaydırarak entegre ettiğinden, bobinler herhangi bir adaptör olmadan doğrudan FCA3000’e bağlanabilir. FCA3000, üç dönüştürücüye uygun üç bağımsız giriş kanalına ve dört DC çıkışına sahiptir. İlk üç çıkış her bir dönüştürücüye karşılık gelir, dördüncüsü ise üç akım kanalının toplamını verir.
FCA3000 muhafazası, hızlı kurulum için 9 modüllü bir DIN rayıdır. FCA3000, PLC, SCADA sistemleri, koruma sistemleri, kontrol sistemleri, ölçüm ekipmanları vb. endüstriyel cihazlarda akım ölçüm arayüzü olarak kullanılabilir.

TEKNİK ÖZELLİKLER

Güç kaynağı

Nominal gerilim: 80…260 VAC (45…65 Hz)
Tüketim: 3 VA maks.

Ölçüm girişleri

Sayı: 3
Tip: sinyal eşitlemeli Rogowski bobini için
Hassasiyet: 100mV/1kA@50Hz (yalnızca MFC150 bobini olmadan satın alınırsa)
Tam ölçek: 3000 A
10000 A
diğer değerler talep üzerine (300 A’dan 300 kA’ya kadar)

Analog çıkışlar

Sayı: 4
Tip: 0…20 mA
4…20 mA
0…10 VDC
Yanıt süresi: 150 ms (standart) – yakl. 50 ila 150 ms arası atlama telleri ile seçilebilir.
Tipik doğruluk: ± %1 okuma ± %0,3 tam ölçek

Çevresel koşullar

Çalışma sıcaklığı: -10°C ila +50°C
Depolama sıcaklığı: -25°C ila +60°C
Bağıl nem: yoğunlaşmasız maksimum %75

Kasa özellikleri

Malzeme: plastik muhafaza – noryl UL94-V0
Koruma derecesi: IP51 (ön panel); IP20 (terminaller)
Terminaller: iletkenler 2,5 mm2
Boyut / ağırlık: 158x94x58 mm / yaklaşık 250 g

Standartlara uygunluk

Güvenlik: 73/23/EEC ve 93/68/EEC direktifleri, EN61010.1 güvenlik standardı
EMC: 89/336/EEC direktifi ve aşağıdaki değişiklikler
93/31/EEC ve 93/68/EEC, EN50081-2, EN50082 -2, EN61326/A1
