1 A Çıkışlı Çok Ölçekli Rogowski Bobin Entegratörü RPS51

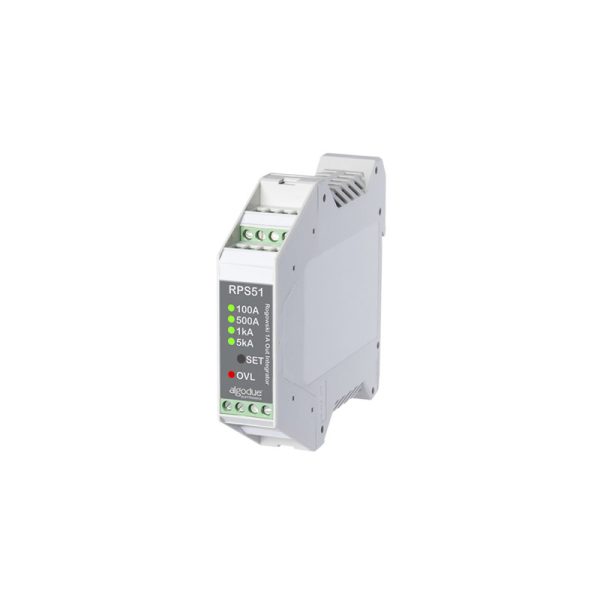

RPS51 , doğrudan şebekeden güç alan, kompakt bir DIN rayı muhafazasında bulunan çok ölçekli bir Rogowski bobin entegratörüdür .
Rogowski bobinlerinden gelen çıkış sinyalini eşitlemek ve 90° kaydırmak için bir entegratör gereklidir.
İhmal edilebilir ofset ve iyi bir doğrusallığa sahip aktif bir elektronik devreden oluşur . RPS51, MFC serisi Rogowski bobininin herhangi bir modeli ve boyutuyla birleştirilebilir.

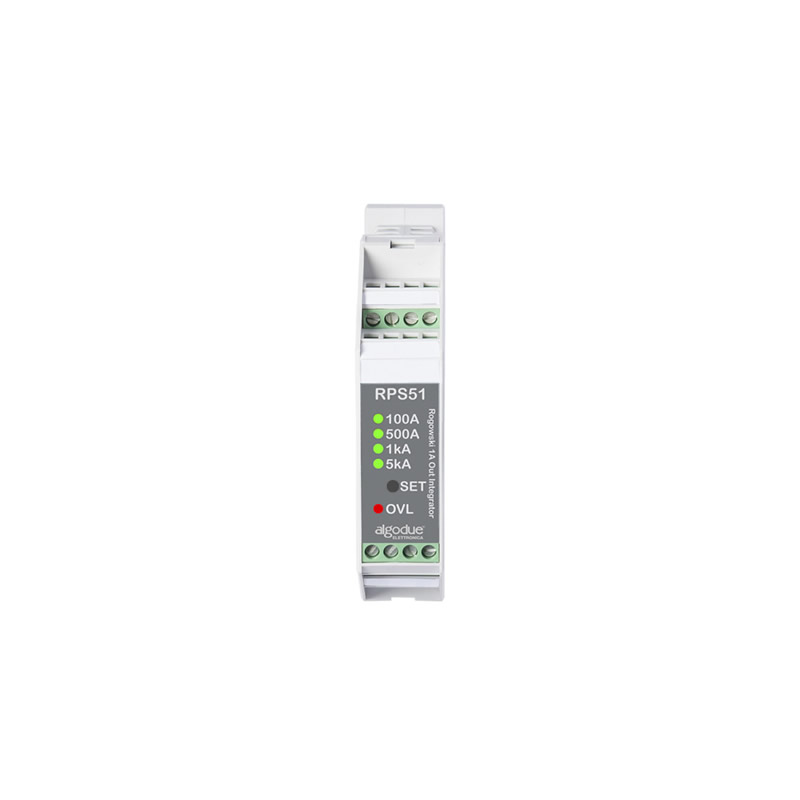

Entegratör, kolay ölçek seçimi için bir basma düğmesiyle donatılmıştır. Dört adede kadar giriş ölçeği mevcuttur: 100, 500, 1000, 5000 A.
Bu, tek bobin ve RPS51 ile geniş bir uygulama yelpazesi sağlar.
RPS51 ve Rogowski akım transdüseri, yüksek güçlü yük analizi, darbeli akım izleme, DC dalgalanma ölçümü vb. için uygun, çok esnek bir sistemdir.
Standart 1 A giriş PMD’leri için ideal çözüm.

TEKNİK ÖZELLİKLER

Güç kaynağı

Tip: Yardımcı
Aralık: 85 … 265 VAC, 50/60 Hz
Tüketim: 6,5 VA tipik, aşırı yük durumunda maksimum 20 VA
Güvenlik: 300 V CAT III

Elektriksel özellikler

Giriş: MFC140/MFC150 Rogowski bobini ile 100mV/kA@50Hz (RMS değerleri)
AC çıkışı: 1 A RMS @ seçilmiş tam ölçek
Crest faktörü: 2
Seçilebilir ölçekler: Standart değerler: 100 A, 500 A, 1000 A, 5000 A
Bant genişliği: 40 – 3200 Hz
Doğruluk:
%5 tam ölçekte %1,5
< tam ölçekte %1
Faz hatası:
40 … 150 Hz aralığında
< 0,1° 150 … 1000 Hz aralığında
< 1° 1000 … 3200 Hz aralığında < 2° menzil
