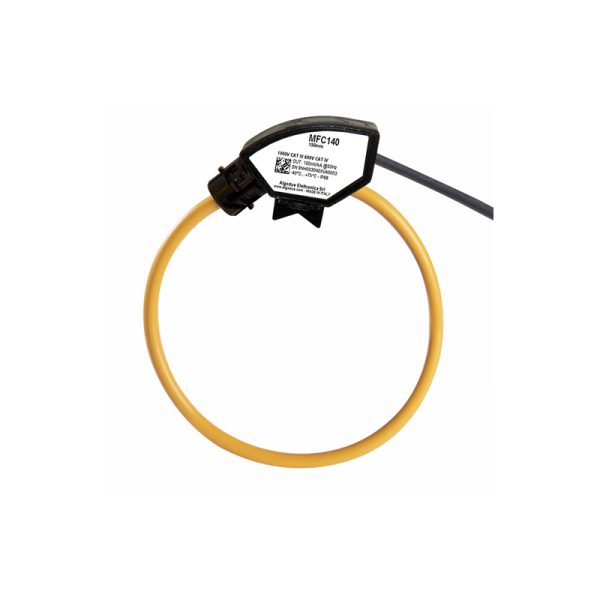

Rogowski Bobini MFC140 (7 mm kesit), Rogowski prensibine dayanan esnek bir akım transdüseridir. MFC140 bobinleri farklı boyutlarda mevcuttur ve müşterinin tasarımına göre tedarik edilebilir, dolayısıyla boyutu ve/veya ağırlığı nedeniyle geleneksel transdüserlerin uymadığı tüm uygulamalarda kullanılabilir.
MFC140 bobini, dış manyetik alanların etkisine karşı bir kalkanla donatılmıştır, bu nedenle düşük akımlardan yüzlerce kA’ya kadar kararlı bir ölçüm sağlar.
MFC140 ayrıca 90° faz kayması kompanzasyonu ve frekans eşitlemesi için harici cihazlara ihtiyaç duymadan yerleşik entegratörle de sunulabilir. Bu bir avantajdır çünkü kullanım kolaylığı sağlayan harici bir kutu yoktur.

TEKNİK ÖZELLİKLER

Dönüştürücü

Bobin uzunluğu: 15 … 50 cm
Kordon çapı: 7,2 ±0,2 mm
Sabitleme: bayonet tutucu
Ağırlık: 150 – 500 g arası
Kılıf malzemesi: Polifenilen ve termoplastik elastomer

Entegratörsüz model için elektriksel özellikler

Nominal çıkış hızı: 100 mV / kA @ 50 Hz (RMS değerleri)
Maksimum ölçülebilir akım: 15 … 28 cm bobin uzunluğunda 600 A
29 … 41 cm bobin uzunluğunda
2500 A 42 … 50 cm bobin uzunluğunda 5000 A bobin uzunluğu
Bobin direnci: 170 … 690 Ω
Doğruluk: IEC 61869-10’a göre Sınıf 1-A1
Frekans: 50/60 Hz
Aşırı gerilim kategorisi: 1000 V CAT III, 600 V CAT IV
Kirlilik derecesi: 3
Yalıtım test voltajı: 7400 VRMS / 5 saniye

Entegratörlü model için elektriksel özellikler

Güç voltajı: 4 … 26 VDC
Maksimum tüketim: 5 mADC
Nominal çıkış hızı: 333 mV / FS (RMS değerleri)
FS modele göre değişir: 200, 250, 600, 1000 A
Konumlandırma hatası: Daha iyi Okumanın ±%1’i
Frekans: 50/60 Hz
Aşırı gerilim kategorisi: 1000 V CAT III, 600 V CAT IV
Kirlilik derecesi: 3
Yalıtım test voltajı: 7400 VRMS / 5 s

Entegratörlü model için bağlantı kablosu

Tip: 5 x 22 AWG ekranlı
Uzunluk: 3 m. Talep üzerine diğer uzunluklar: 5, 7, 10, 15 m

Entegratörsüz model için bağlantı kablosu

Tip: 3 x 22 AWG ekranlı
Uzunluk: 3 m. Talep üzerine diğer uzunluklar: 5, 7, 10, 15 m

Çevresel koşullar

Koruma derecesi: IP68
Çalışma sıcaklığı: -40 … +75°C 15 … 41 cm bobin uzunluğunda 2500 A’e kadar
-40 … +60°C 42 … 50 cm bobin uzunluğunda 5000 A’ya kadar
