Rogowski Bobini MFC140-UI

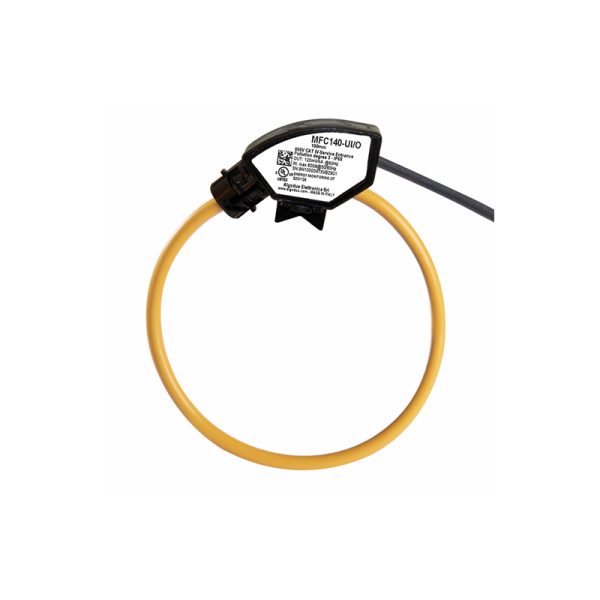

Rogowski Bobini MFC140-UI (7 mm kesit), Rogowski prensibine dayanan esnek bir akım dönüştürücüdür. MFC140-UI bobinleri farklı boyutlarda mevcuttur ve müşterinin tasarımına göre tedarik edilebilir, dolayısıyla boyutu ve/veya ağırlığı nedeniyle geleneksel transdüserlerin uymadığı tüm uygulamalarda kullanılabilir.
MFC140-UI bobini, harici manyetik alanların etkisine karşı bir kalkanla donatılmıştır, bu nedenle düşük akımlardan yüzlerce kA’ya kadar stabil bir ölçüm sağlar.
MFC140-UI ayrıca 90° faz kayması kompanzasyonu ve frekans eşitlemesi için harici cihazlara gerek kalmadan yerleşik entegratörle de sunulabilir. Bu bir avantajdır çünkü kullanım kolaylığı sağlayan harici bir kutu yoktur.
TEKNİK ÖZELLİKLER
Dönüştürücü
Bobin uzunluğu: 15 … 50 cm
Kordon çapı: 7,2 ±0,2 mm
Sabitleme: bayonet tutucu
Ağırlık: 150 – 500 g arası
Kılıf malzemesi: Polifenilen ve termoplastik elastomer
Entegratörsüz model için elektriksel özellikler
Nominal çıkış hızı: 120 mV / kA @ 60 Hz (RMS değerleri)
100 mV / kA @ 50 Hz (RMS değerleri)
Maksimum ölçülebilir akım: 15 … 28 cm bobin uzunluğu ile 600 A
29 … 28 cm bobin uzunluğu ile 2500 A 41 cm bobin uzunluğu
5000 A, 42 … 50 cm bobin uzunluğunda
Bobin direnci: 170 … 690 Ω
Doğruluk: IEC 61869-10’a göre Sınıf 1-A1
Frekans: 50/60 Hz
Maksimum birincil voltaj: 600 V CAT IV, Servis Girişi
Kirliliği derece: 3, Kontrolsüz Ortam
Yalıtım test voltajı: 7400 VRMS / 5 s
Entegratörlü model için elektriksel özellikler
Güç voltajı: 4 … 26 VDC
Maksimum tüketim: 5 mADC
Nominal çıkış hızı: 333 mV / FS (RMS değerleri)
FS modele göre değişir: 200, 250, 600, 1000 A
Konumlandırma hatası: Daha iyi Okumanın ±%1’i
Frekans: 50/60 Hz
Maksimum primer voltaj: 600 V CAT IV, Servis Girişi
Kirlilik derecesi: 3, Kontrolsüz Ortam
Yalıtım test voltajı: 7400 VRMS / 5 s
Entegratörlü model için bağlantı kablosu
Tip: 3 x 24 AWG ekranlı
Uzunluk: 3 m. Talep üzerine diğer uzunluklar: 5, 7, 10, 15 m
Entegratörsüz model için bağlantı kablosu
Tip: 5 x 24 AWG ekranlı
Uzunluk: 3 m. Talep üzerine diğer uzunluklar: 5, 7, 10, 15 m
Çevresel koşullar
Koruma derecesi: IP68
Çalışma sıcaklığı: -35 … +75°C 15 … 41 cm bobin uzunluğunda 2500 A’ya kadar
-35 … +60°C 42 … 50 cm bobin uzunluğunda 5000 A’ya kadar
Standartlara uygunluk
IEC, UL standartları:
ANSI/CAN/UL 2808, CSA C22.2 NO. 61010-1-12, IEC 61010-2-032,
IEC 61010-1 Ed3, IEC 60529
